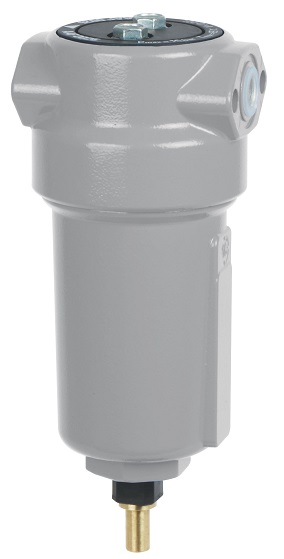

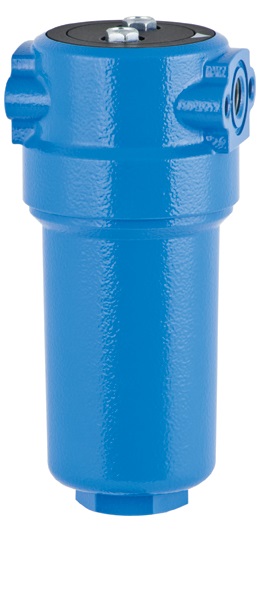

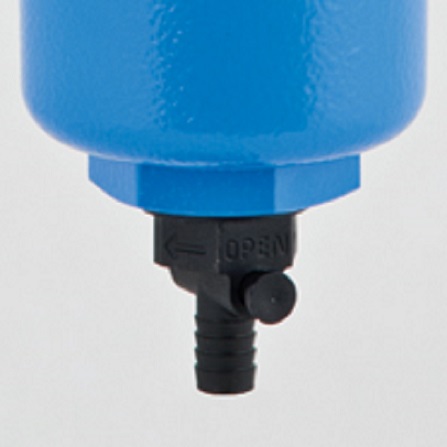

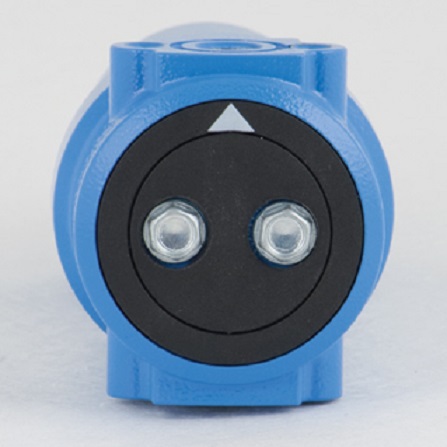

Właściwy model filtra dobiera się na podstawie wielkości przepływu sprężonego powietrza a także rodzaju i ilości zanieczyszczeń.
Model | Przyłącze | Przepłwy | Element filtracyjny | Wymiary [mm] | Waga | |||
BSP | Nm3/h | A | B | C | D | kg | ||
AAF 0006 | 1/8″ | 10 | 3528 | 105 | 55 | 14 | 50 | 0,23 |
AAF 0016 | 1/4″ | 18 | 5528 | 125 | 55 | 14 | 70 | 0,24 |
AAF 0026 | 1/4″ | 25 | 3844 | 145 | 73 | 18 | 50 | 0,42 |
AAF 0036 | 3/8′ | 30 | 3844 | 145 | 73 | 18 | 50 | 0,42 |
AAF 0046 | 1/4″ | 35 | 6050 | 189 | 88 | 21 | 60 | 0,72 |
AAF 0056 | 3/8″ | 60 | 6050 | 189 | 88 | 21 | 60 | 0,6 |
AAF 0076 | 1/2″ | 78 | 7050 | 189 | 88 | 21 | 80 | 0,6 |
AAF 0106 | 3/4″ | 120 | 14050 | 257 | 88 | 21 | 150 | 0,7 |
AAF 0186 | 1″ | 198 | 12075 | 261 | 125 | 37 | 160 | 1,2 |
AAF 0306 | 1″ | 335 | 22075 | 361 | 125 | 37 | 250 | 1,6 |
AAF 0476 | 1 1/2″ | 510 | 32075 | 461 | 125 | 37 | 350 | 1,9 |
AAF 0706 | 1 1/2″ | 780 | 50075 | 641 | 125 | 37 | 530 | 2,6 |
AAF 0946 | 2″ | 1000 | 51090 | 696 | 164 | 50 | 520 | 5,7 |
AAF 1506 | 2″ | 1500 | 76090 | 943 | 164 | 50 | 770 | 7,6 |
AAF 1756 | 2 1/2″ | 1680 | 76090 | 943 | 164 | 50 | 770 | 7,3 |
AAF 2006 | 3 | 2160 | 51140 | 801 | 242 | 60 | 630 | 16,7 |
AAF 2406 | 3 | 2760 | 75140 | 889 | 242 | 60 | 780 | 21,3 |

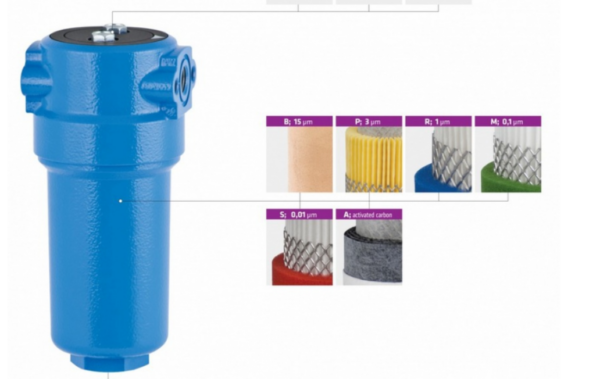

Opis | P | R | M | S | A |
cząstki stałe ≥ [mikron] | 3 | 1 | 0,1 | 0,01 | – |
klasa czystości – cząstki stałe wg. ISO 8573-1 | 6 | 3 | 2 | 1 | 1 |
zawartość resztkowa oleju [mg/m3 / ppm] | – | – | <0,1 | <0,01 | <0,005 |
klasa czystości – olej wg. ISO 8573-1 | – | – | 2 | 1 | 1 |
spadek ciśnienia – nowy element [mbar / psi] | 10/0,145 | 20/0,290 | 50/0,725 | 80/1,160 | 60/0,870 |
wymiana wkładu – spadek ciśnienia [mbar / psi] | 350/5,07 | 350/5,07 | 350/5,07 | 350/5,07 | 6 miesięcy |
materiał filtrujący | włókna akrylowe, celuloza | mikrowłókna borokrzemowe | wegiel aktywny | ||
min. temperatura pracy [ °C / °F] | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 | 1,5 / 35 |
maks. temperatura pracy [ °C / °F] | 65 / 149 | 65 / 149 | 65 / 149 | 45/113 | 65 / 14 |
WSPÓŁCZYNNIKI KORYGUJĄCE – CIŚNIENIE | |||||||||||||||
CIŚNIENIE OPERACYJNE | 2 | 3 | 4 | 5 | 6 | 7 | 8 | 9 | 10 | 11 | 12 | 13 | 14 | 15 | 16 |
WSPÓŁCZYNNIK KORYGUJĄCY | 0,38 | 0,5 | 0,63 | 0,75 | 0,88 | 1 | 1,13 | 1,25 | 1,38 | 1,5 | 1,63 | 1,75 | 1,88 | 2 | 2,13 |
